FOMEI Digital Pro X 影室闪光灯 - PhotoRobot 用户指南

‍

本用户指南介绍了FOMEI Digital Pro X影室闪光灯系统的主要组件和操作说明。该信息旨在支持PhotoRobot客户安装和使用Digital Pro X系列影室闪光灯与PhotoRobot。它涵盖了Digital Pro X 300、500和1200系列的主要组件和影室集成。

注意：本组装指南是 FOMEI 官方文档的复制品。PhotoRobot 和 FOMEI 是官方合作伙伴，旨在确保 PhotoRobot 自动化摄影系统的产品照明卓越。有关制造商提供的官方可下载 PDF 版本，请参阅FOMEI 灯光与摄影网站。

重要提示：操作前，请确保产品完好无损且没有缺少部件。如有任何缺陷，请直接联系FOMEI。有关FOMEI产品的保修和维护信息，请参阅专门为您的设备提供的文档。

‍

‍

PhotoRobot - FOMEI Digital Pro X 设置与使用

FOMEI Digital Pro X 系列 300、500 和 1200 是与 PhotoRobot 系统兼容的高科技专业影室闪光灯。它们独特、快速的闪光充电时间确保了在 360 和 3D 摄影中的最佳性能。

‍

‍

Digital Pro X 控制与显示

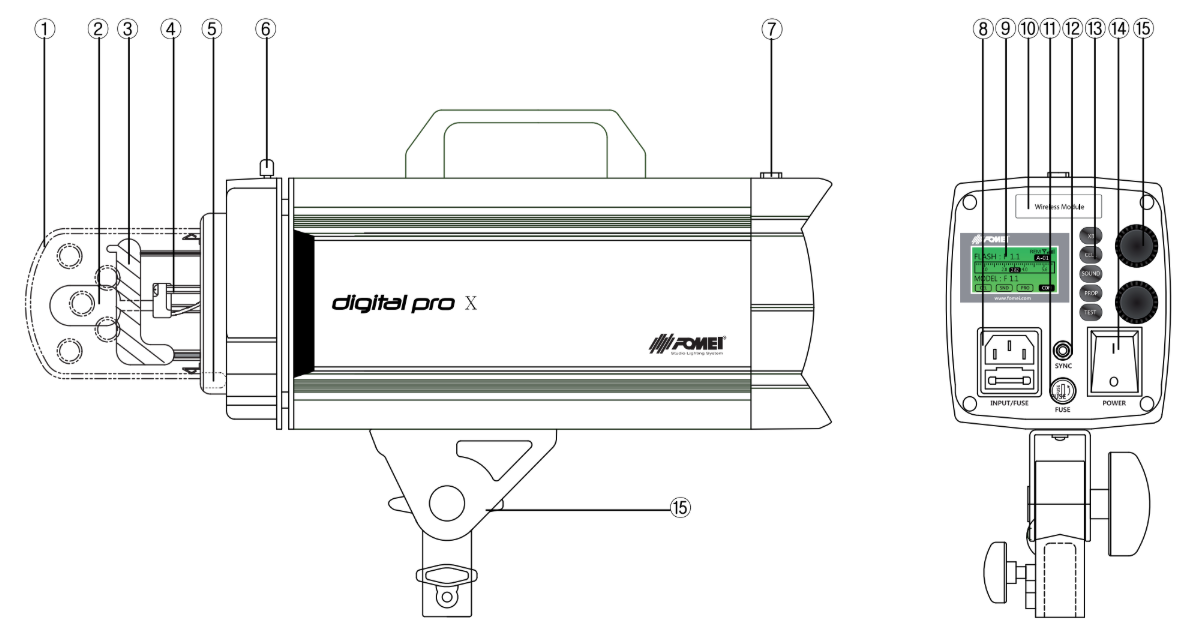

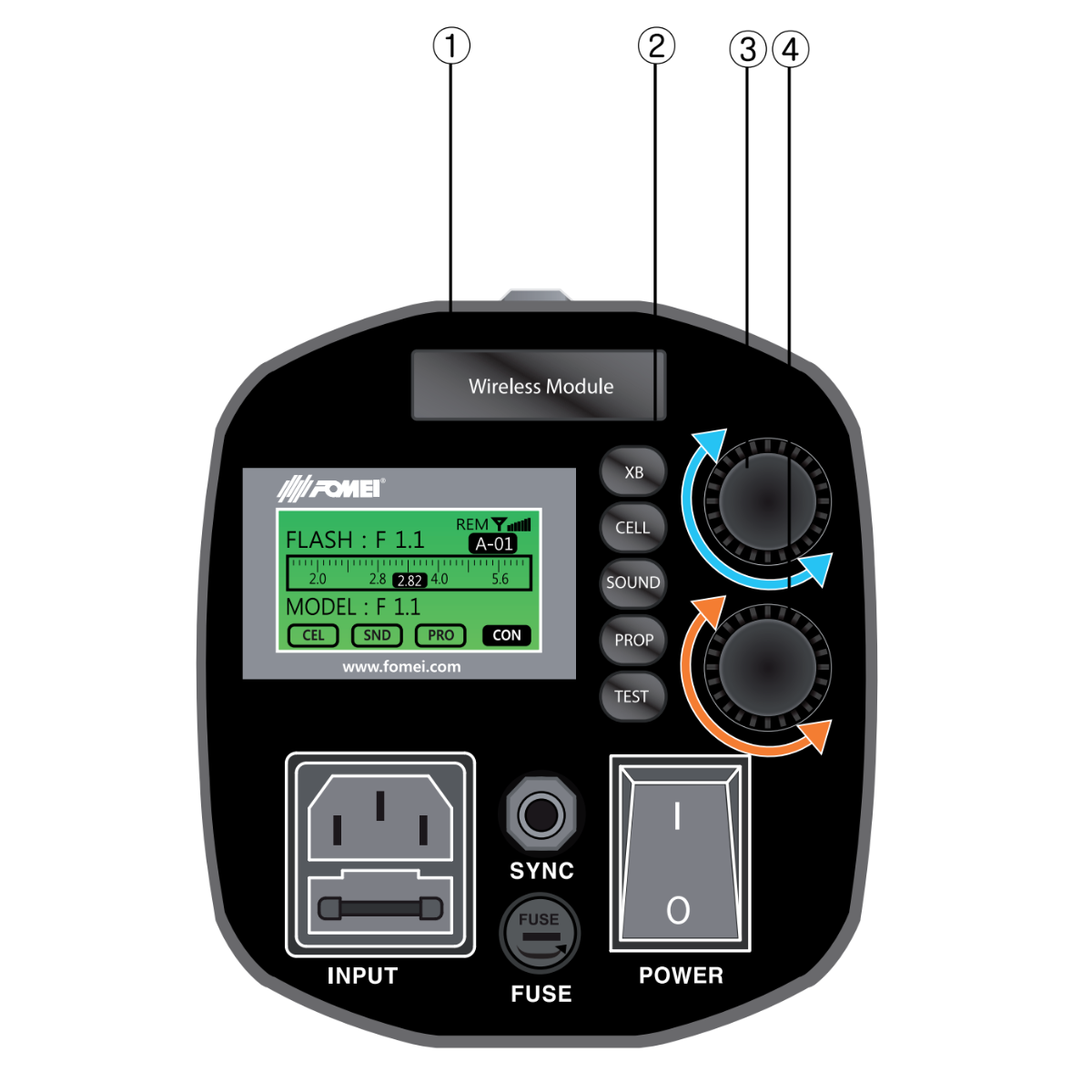

以下信息图详细介绍了 Digital Pro X 控制和显示的主要组件。

‍

1. 保护玻璃
2. 造型灯
3. 闪光灯管（检查“H”标记）
4. 造型灯插座
5. 伞架
6. 摇摆支架
7. 光电管
8. 主入口
9. LCD
10. 远程接收器支架（接口）
11. 造型灯保险丝
12. 同步插座
13. 功能按钮
14. 电源开/关 S/W
15. 功率强度上/下（数字编码器）
16. 建模亮度调高/调低（数字编码器）

‍

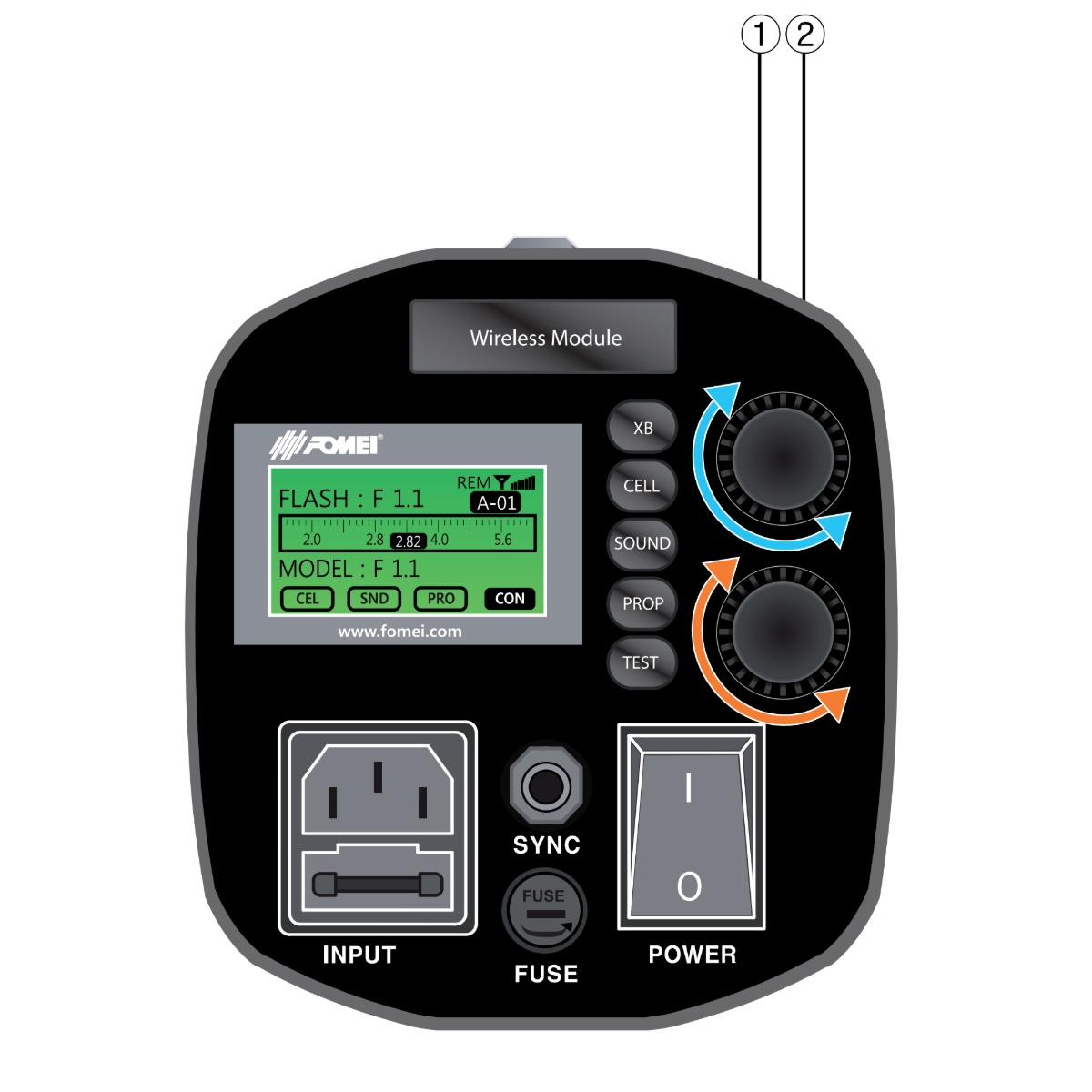

操作说明：信息图 1

注意：

A. 主电源线应连接到主输入口（将电源开关拨到ON）

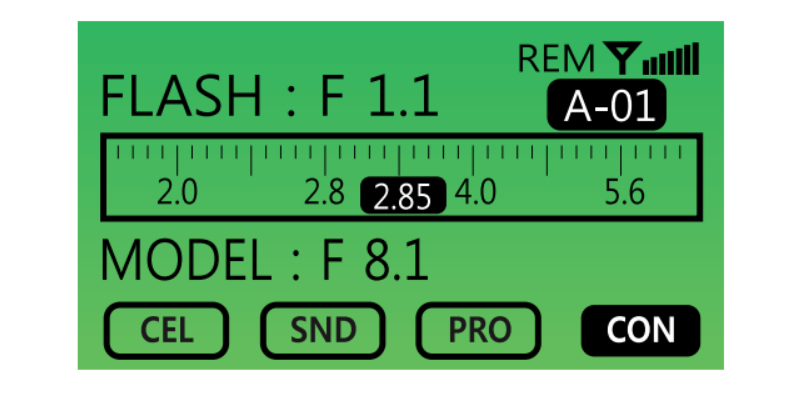

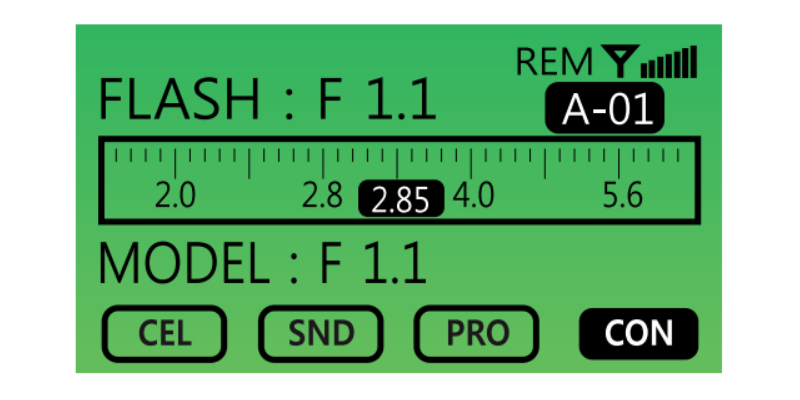

B. 当开启时，第一个屏幕将显示如下。

‍

‍

如何设置闪光灯功率强度 (1)

‍

1. 增加/减少0.1光圈值。

• 向右转动数字编码器旋钮以增加功率强度。
• 向左转动数字编码器音量以降低功率强度。

2. 设置最大功率输出模式。

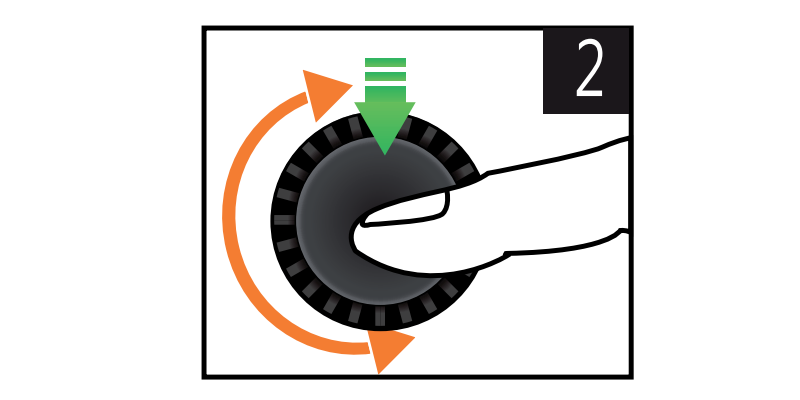

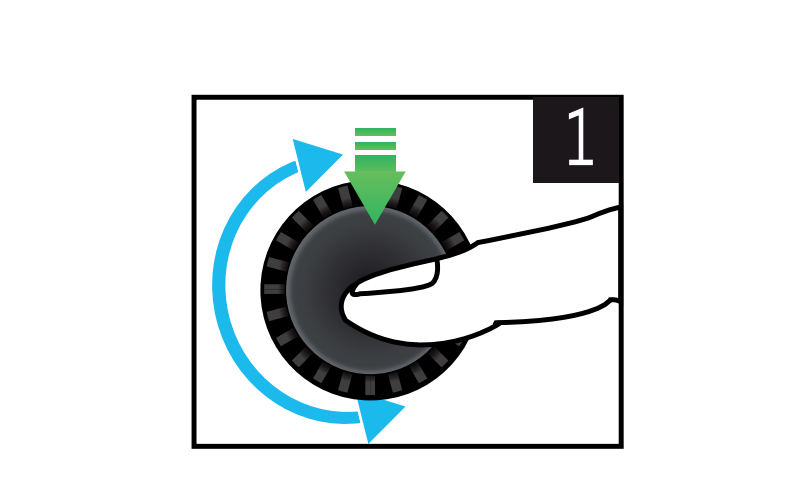

• 仅按一次拨盘（编码器）。

3. 设置最小功率输出模式。

• 按两次拨盘（编码器）。

4. 启动恢复模式。

• 按四次拨盘（编码器）以恢复用户上次设置的功率强度值。

‍

造型灯功能 (2)

‍

1. 增加/减少0.1光圈值（造型灯亮度）。

• 向右转动数字编码器音量以增加 Modeling Light 的亮度。
• 向左转动数字编码器音量以降低造型灯的亮度。

2. 设置建模灯模式的最大亮度。

• 仅按一次拨盘（编码器）。

3. 设置最小造型灯模式。

• 按两次拨盘（编码器）。

4. 关闭造型灯。

• 按压拨盘（编码器）三次。

5. 启动恢复模式。

• 按下 Dial (Encoder) 四次，以恢复用户设置的上次 Brightness of Modeling Light 值。

‍

‍

操作说明：信息图 2

‍

设置远程系统 - 无线支架 (1)

‍

注意：

A. Digital Pro X 系列闪光灯的操作需要无线接收器来支持遥控器和 PC 的控制。

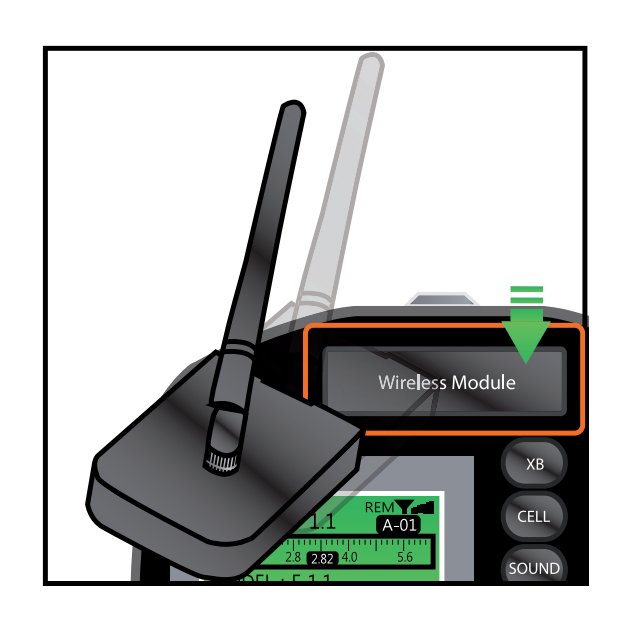

B. 将无线接收器连接到后盖。

‍

设置工作室和通道 (2, 3, 4)

Digital Pro X 系列具有 Studio 和 Channel 两种模式。

注意：Studio 的每种模式都包含 10 个频闪灯（通道）。

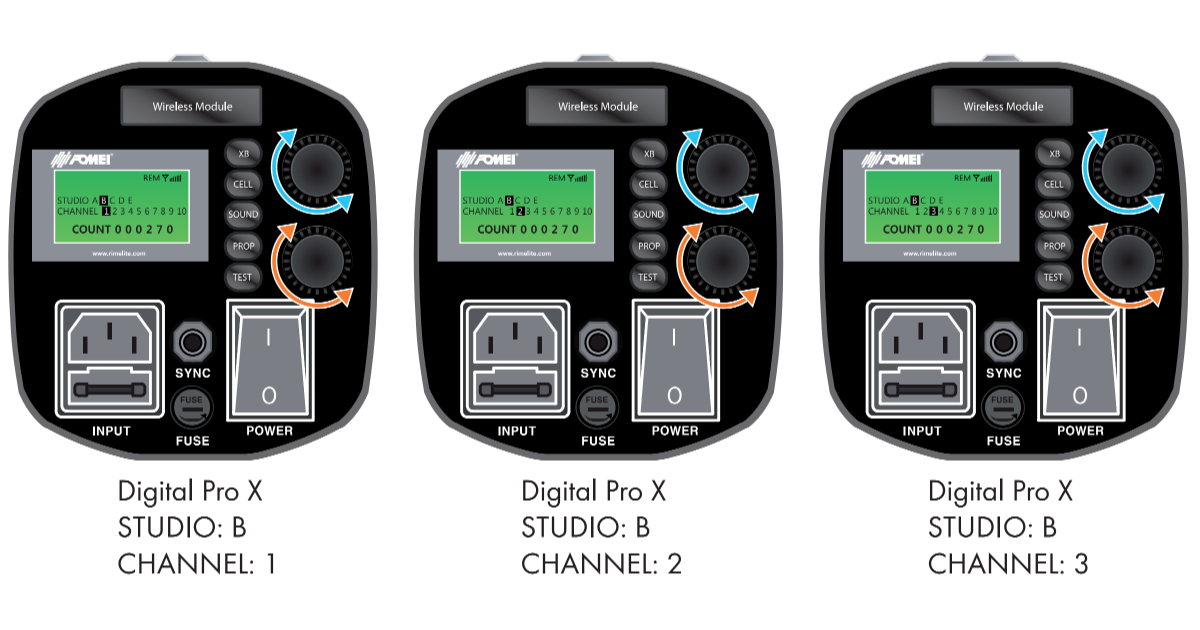

例如，用户希望在同一区域使用两个影棚，每个影棚使用三台 Digital Pro X。在这种情况下，可以使用 Group mode 设置组名（例如，“B”），并为每个组分配唯一的 Channel number。请参阅下面的三张图片和步骤。

‍

‍

1. 如何更改频闪灯组名称

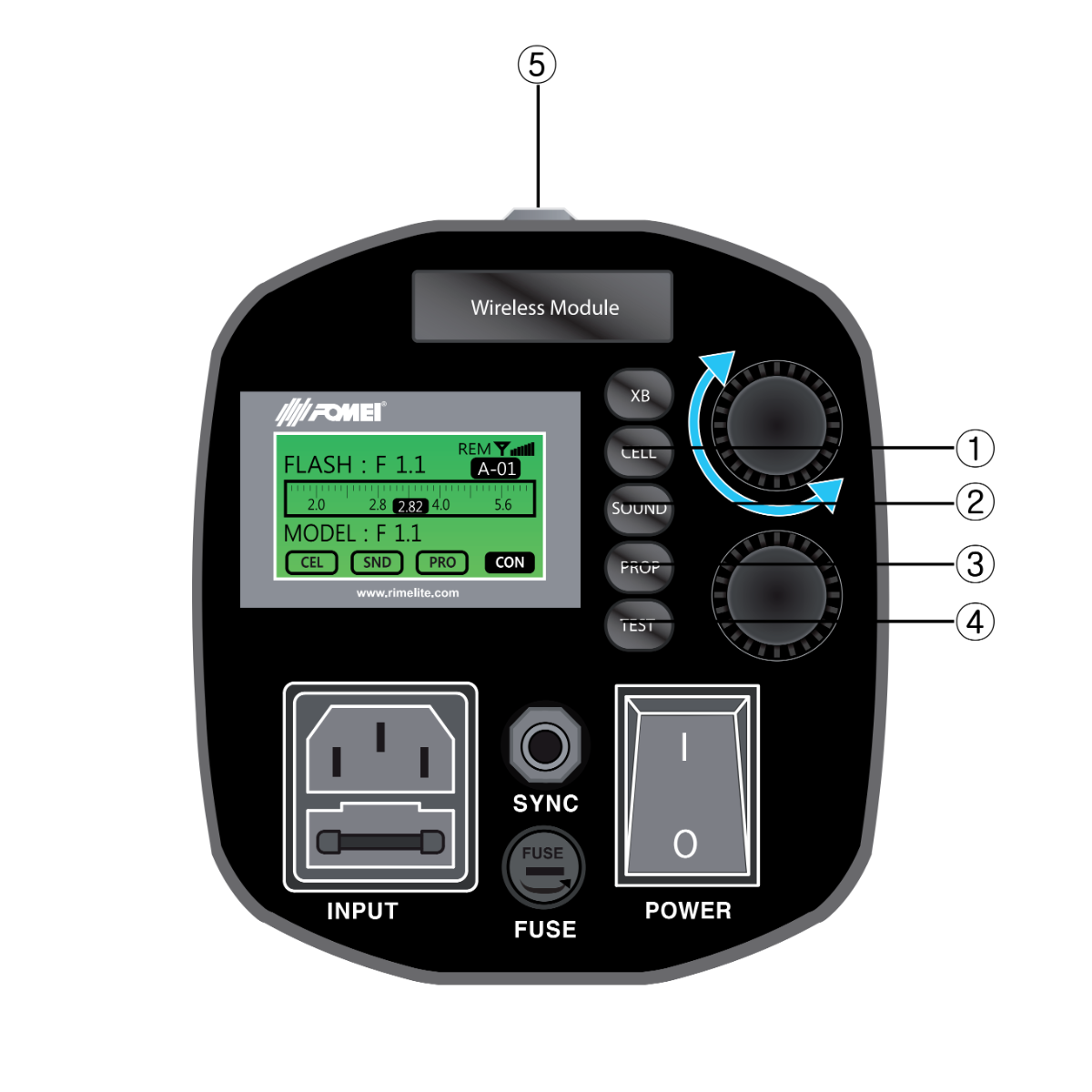

• 找到“XB”按钮（信息图 2.2.）。

  • 按住“XB”按钮至少 3 秒。
  • 更改组名称的模式视图将显示在 LCD 屏幕上。
  • 要更改组名称，向右或向左转动拨盘（信息图 2.3.）以滚动名称，然后再次短按“XB”按钮以确认组选择。

2. 如何更改频闪通道号

• 使用“XB”按钮（信息图 2.2.）。

  • 按住“XB”按钮至少 3 秒。
  • 更改组名的模式视图将出现在 LCD 显示屏上。
  • 要更改频道号，向右或向左转动拨盘（信息图 2.4.）以滚动频道号，然后再次短按“XB”按钮以确认频道选择。

‍

‍

操作说明：信息图3

‍

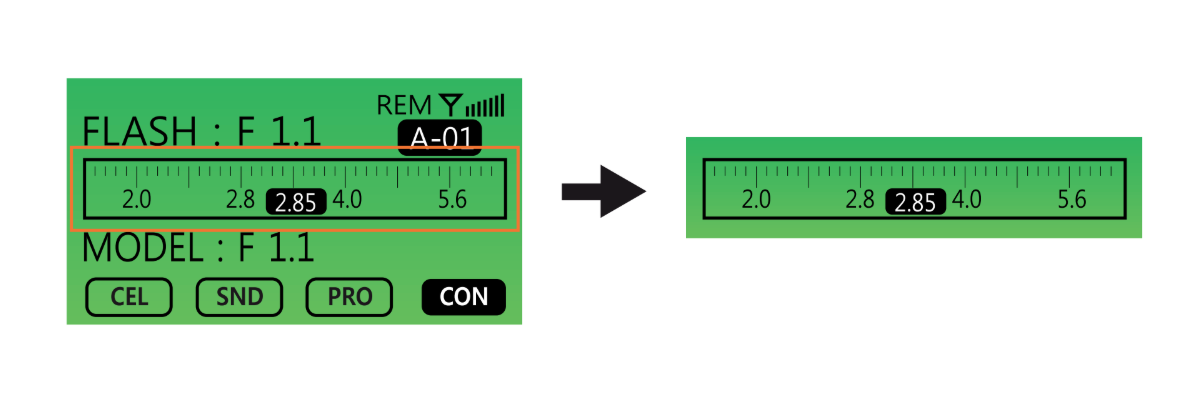

如何设置 ACS（光圈控制系统）

请注意，在Digital Pro X中设置初始曝光值后，该设备无需外部曝光表即可进行精确的曝光调整。这使用户可以随时使用设备控件和LCD显示屏增加或减少曝光值。LCD显示屏显示精确的曝光值，只要主体、相机和Digital Pro X之间的相对位置和距离保持不变，显示值就保持准确。

‍

1. 如何检查ACS

• LCD 显示屏指示当前的 ACS 状态。

  • 当 ACS 处于待机模式时，此状态会显示在屏幕上。

‍

2. 如何重置 ACS

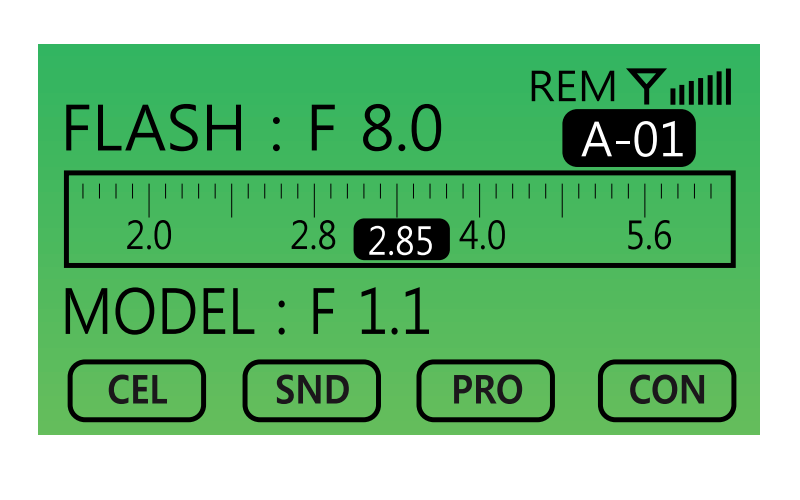

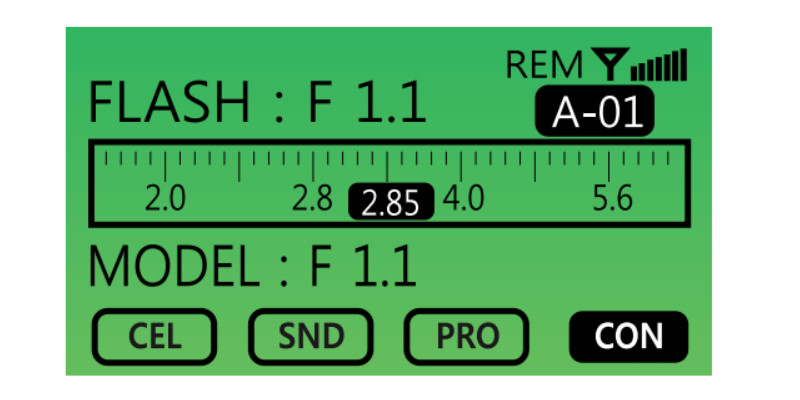

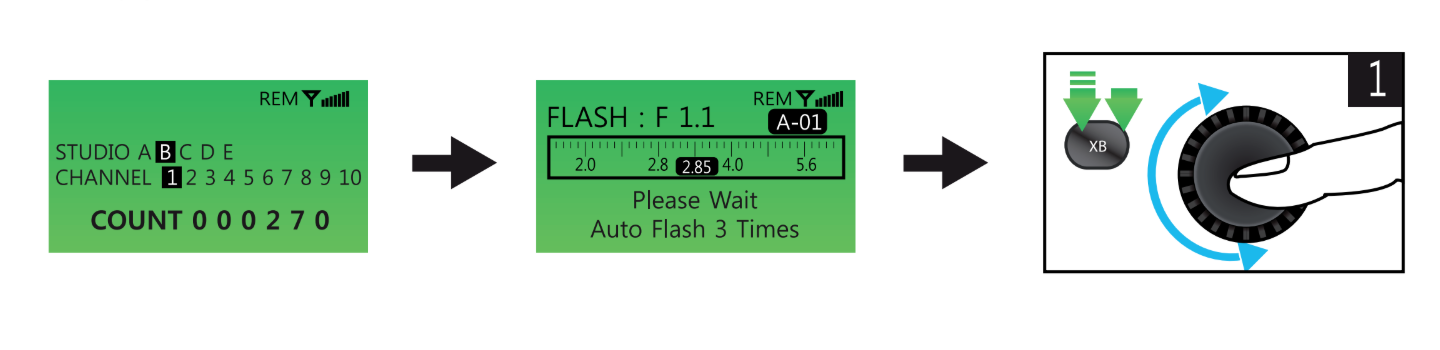

• 按住“XB”按钮（Infographic 3.2.）至少3秒钟 – LCD将显示下方图片（左侧）。
• 再次按下“XB”按钮 – LCD 窗口将显示下方图像（居中）。
• 通过向右或向左转动拨盘（信息图 3.3.），用户可以使用精确数据重置曝光值。但是，要使用此功能，用户必须首先使用曝光表检查正确的曝光值。
• 在用曝光表检查曝光值后，用户将精确的曝光值输入到Digital Pro X中。然后，只要主体、相机和Digital Pro X之间的相对位置和距离保持不变，用户就不再需要使用曝光表。

‍

3. 如何输入正确的曝光值

• 当 Digital Pro X 的 Power Intensity (F-stop) 为 F1.1 时，用户应输入正确的曝光值。

  • 通过向右或向左转动拨盘（信息图3.3.）选择曝光值。
  • 按两次“XB”按钮后输入曝光值。
  • 例如，请参考上面的图片。

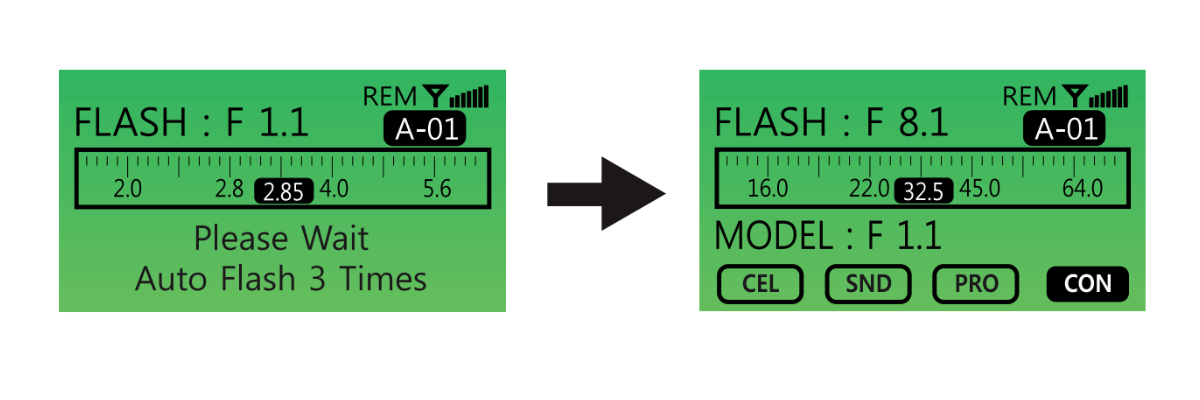

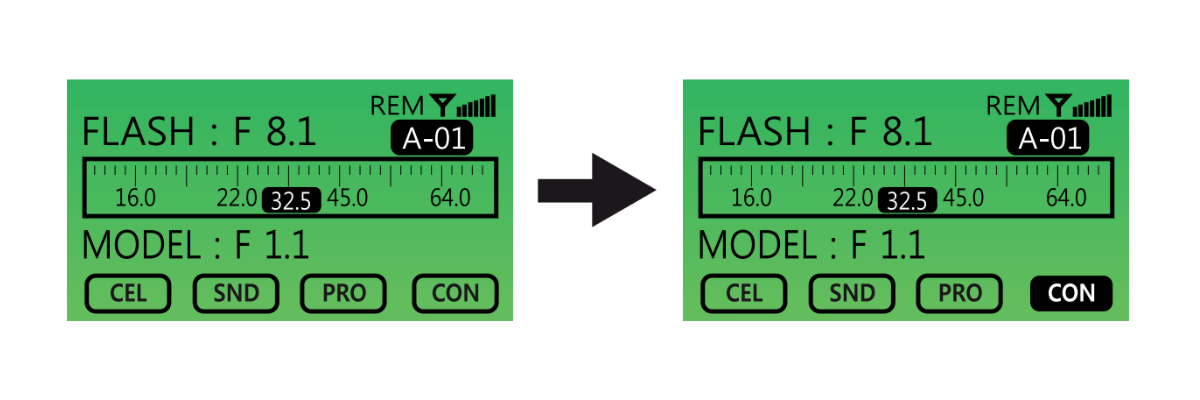

如果测得的曝光值为32.5 i-stop，请将此值输入到Digital Pro X中。一旦曝光值设置完毕，后续图像可以直接在设备上进行曝光调整，无需使用外部曝光表。

‍

‍

操作说明：信息图 4

‍

其他功能

1. 光电传感器开/关

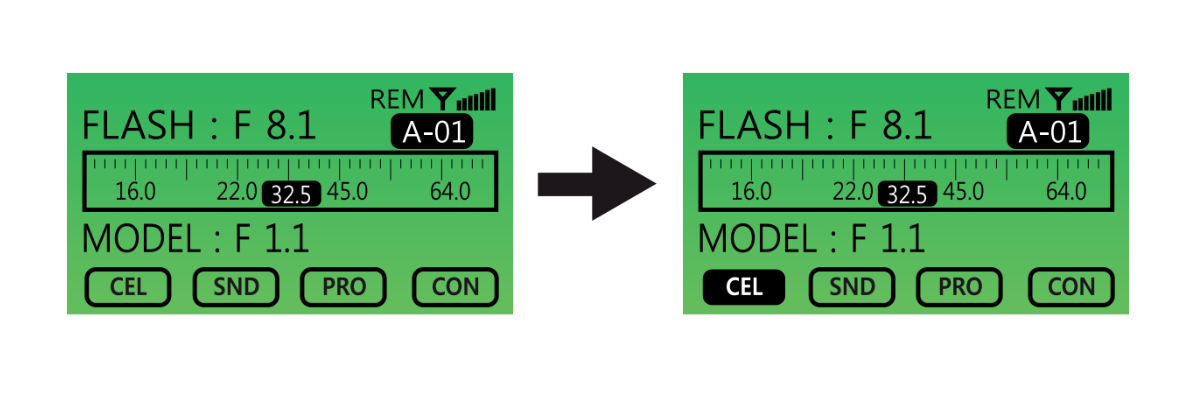

• 按一下 CELL 按钮。当 LCD 显示屏上的“CELL”图标以实心背景（黑色填充）突出显示时，光电单元功能处于活动状态。要停用该功能，请再按一下 CELL 按钮。

‍

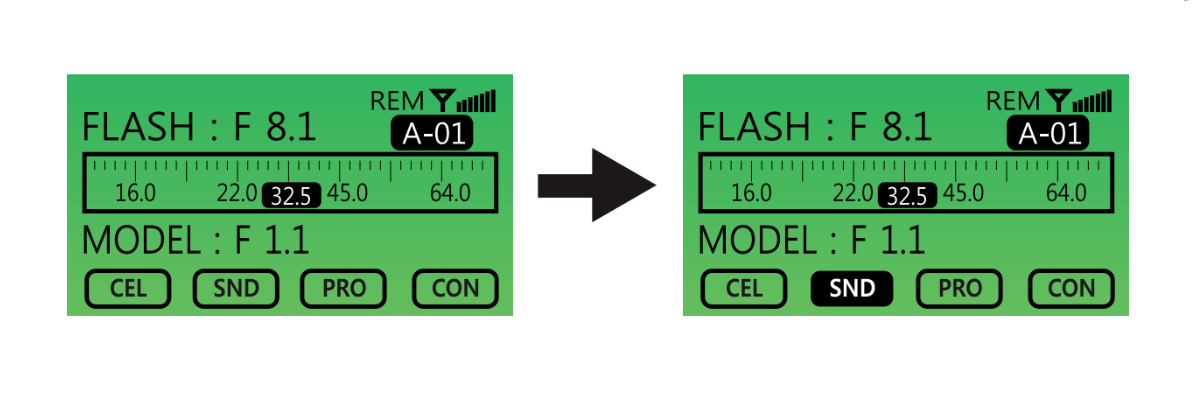

2. 声音开/关

• 按一次 SOUND（“SND”）按钮以打开。激活时，“SND”图标将突出显示。要停用它，请再次按下 SOUND 按钮。

‍

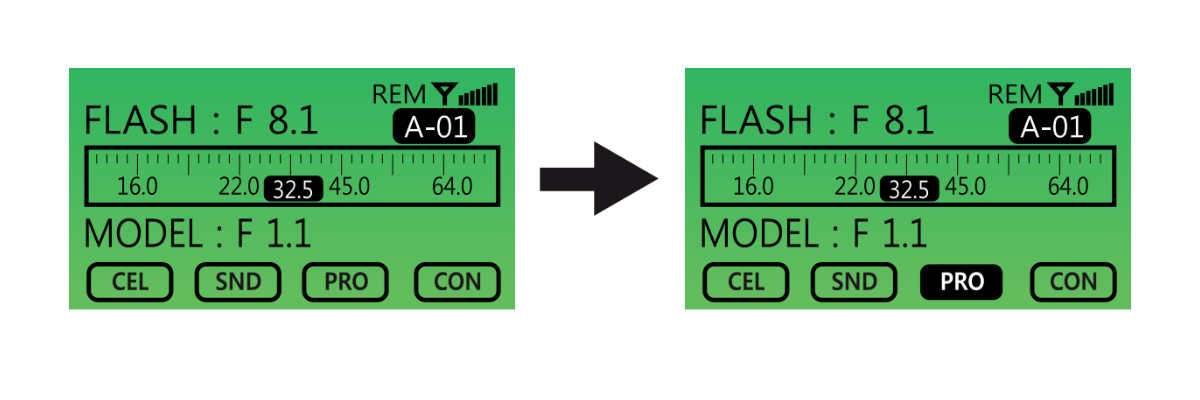

3. 比例 (PROP) 造型灯

• 通过按一次按钮激活，再按一次停用，来切换比例（PROP）开/关造型灯设置。当激活时，PROP 按钮将以深色背景突出显示。

‍

4. 连续造型灯 开 / 关

• 使用 CONTINUOUS (CON) 按钮打开/关闭连续造型灯。按钮性能与上述相同。

‍

4. 测试按钮

• 使用 TEST 按钮检查闪光灯管是否已放电。

‍

‍

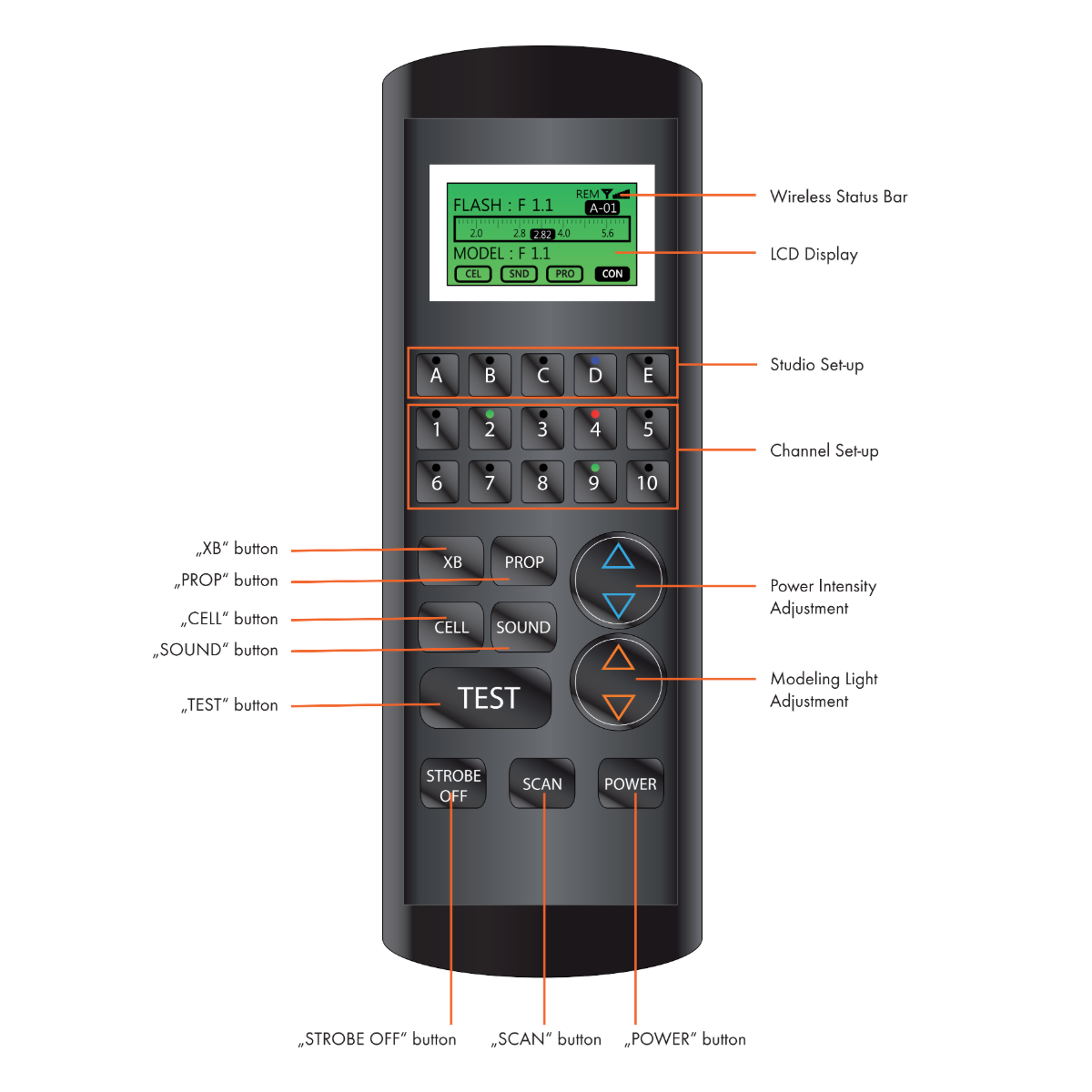

如何设置遥控器

‍

注意：

A. 遥控器上的大部分控制功能与 Digital Pro X 的控制功能相同。

B. Digital Pro X 和遥控器之间只有少数几个控件不同。

‍

1. “XB” 按钮

• “XB”按钮的第一个功能是控制每个闪光灯（通道）的活动。
• 要调整每个闪光灯（通道）的功能，首先选择要调整的闪光灯，然后按下“XB”按钮。这将允许调整闪光灯（通道）的功能。
• “XB”按钮的第二个功能是 ACS 模式。按住 XB 按钮 3 秒钟以激活 ACS 模式。在 ACS 模式下，闪光输出可以以 0.1 f-stop 的增量进行调整。

‍

2. “CELL” 按钮

• 光电管开关 开 / 关

‍

3. “SND” 按钮

• 切换声音开/关

‍

4. “PROP” 按钮

• 短按并按住“PROP”按钮，以切换带功率强度 ON / FREE 的比例造型灯。
• 按住“PROP”至少 2 秒钟，以切换比例造型灯的连续 ON / OFF。

‍

5. “TEST” 按钮

• 按下“TEST”按钮，检查闪光灯管是否已放电。

‍

6. “闪光灯关闭”按钮

• 使用“STROBE OFF”按钮更改闪光灯电源开关的状态 ON / OFF。
• 选择一个闪光灯并按下“STROBE OFF”以打开/关闭。

  • 例如，要打开/关闭 Digital Pro X 闪光灯，首先按名称选择组（工作室）（即“Group A”），然后选择通道号，最后使用“STROBE OFF”来切换组和通道的打开/关闭。

‍

7. “扫描”按钮

• 按下“SCAN”按钮，扫描连接到遥控器的闪光灯总数。

‍

8. “电源”按钮

• 按下“POWER”以开启遥控器。
• 注意：遥控器在 1 分钟无活动后将自动关闭电源。

‍

‍

如何安装 Digital Pro X 驱动程序

在安装 Digital Pro X 系列闪光灯的驱动程序时，请注意以下事项。

A. Digital Pro X 驱动程序的大部分基本功能与 Digital Pro X 设备的功能相同。

B. 驱动程序和设备之间只有少数功能不同。

‍

1. 开始安装操作系统程序。

• 双击 CP210x_VCP_Win2K_XP_S2K3.exe 开始安装。

‍

2. 点击“下一步”继续安装过程。

‍

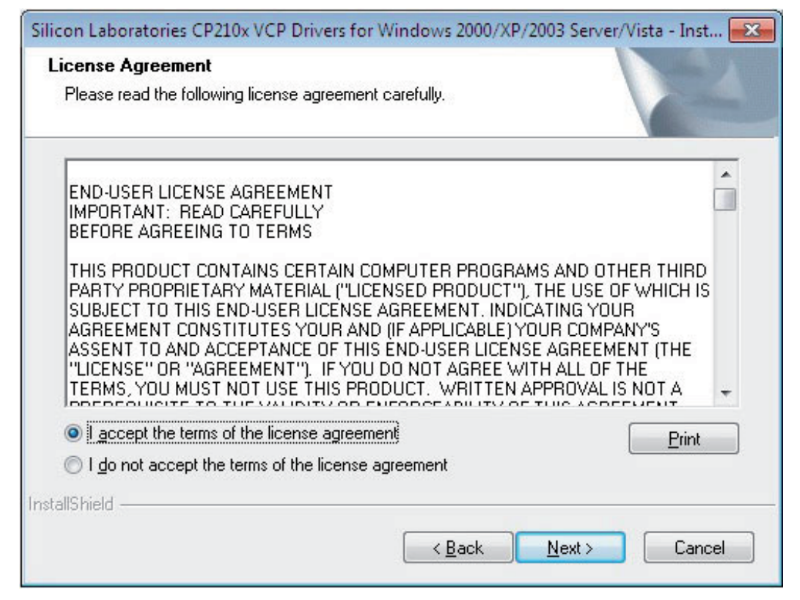

3. 阅读并接受许可协议的条款，然后再次点击“下一步”。

‍

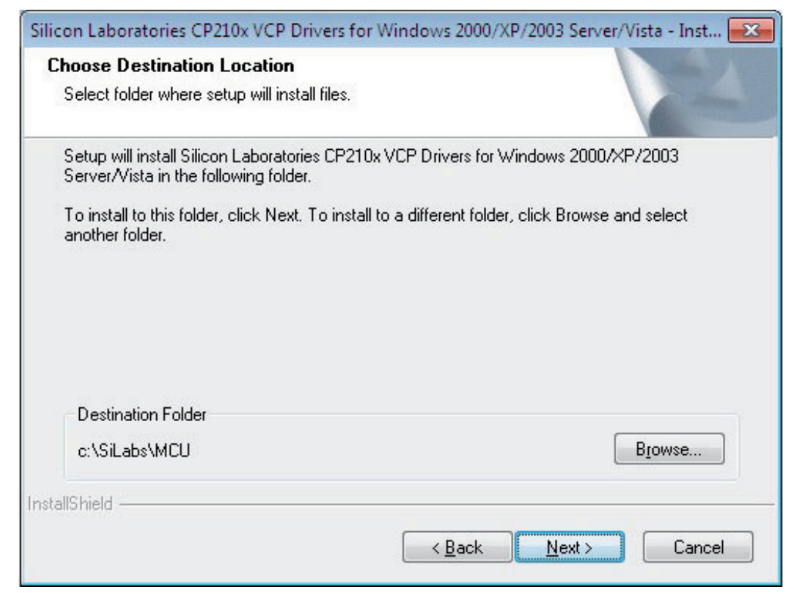

4. 选择目标文件夹安装程序，然后点击“下一步”。

‍

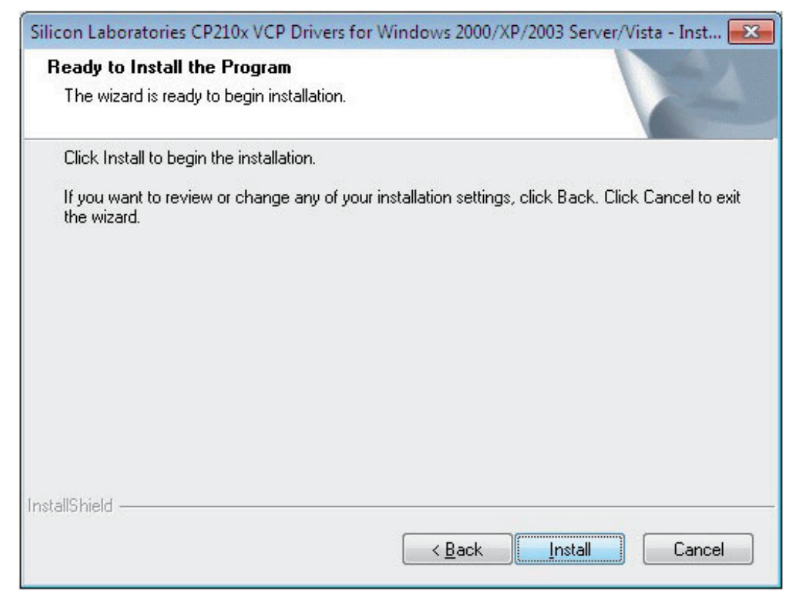

5. 点击“安装”以启动安装向导。

‍

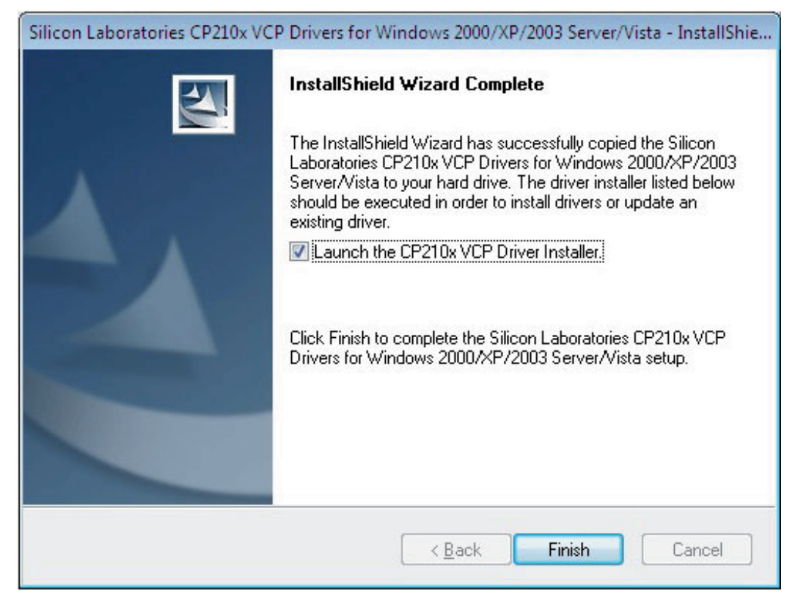

6. 勾选“启动 CP2l0x VCP 驱动程序安装程序”复选框，然后点击“完成”。

‍

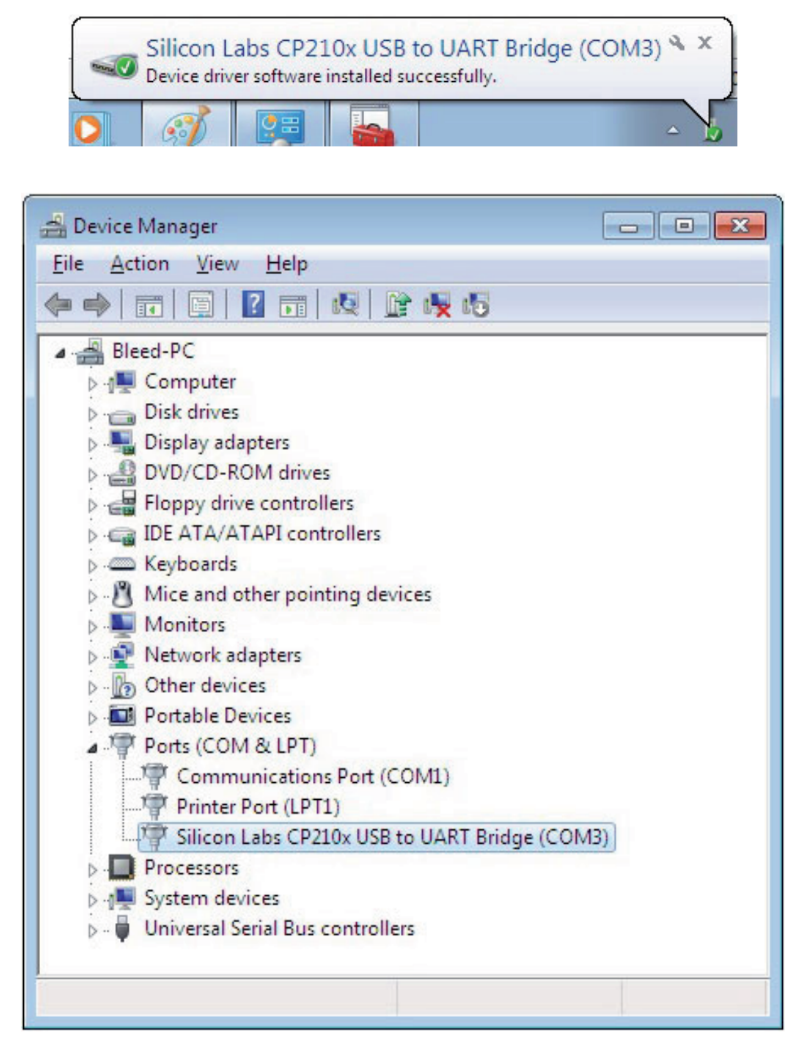

7. 成功下载后，检查您的计算机设备管理器中是否安装了“Silicon Labs CP210 x USB to UART Bridge (COM 3)”。

• 通过“我的电脑” > “控制面板” > “设备管理器” > 点击“端口 (COM & LPT)”

‍

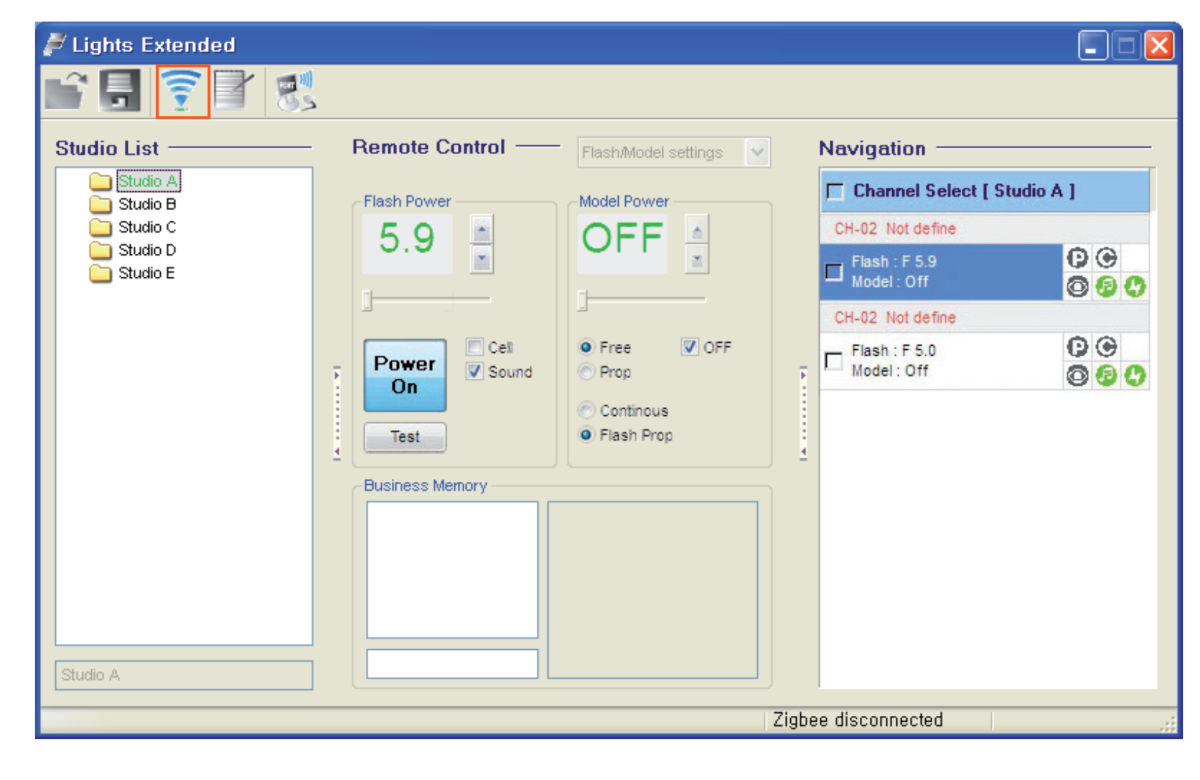

8. 运行“Lights Extended”程序并点击 Lights Extended 图标。

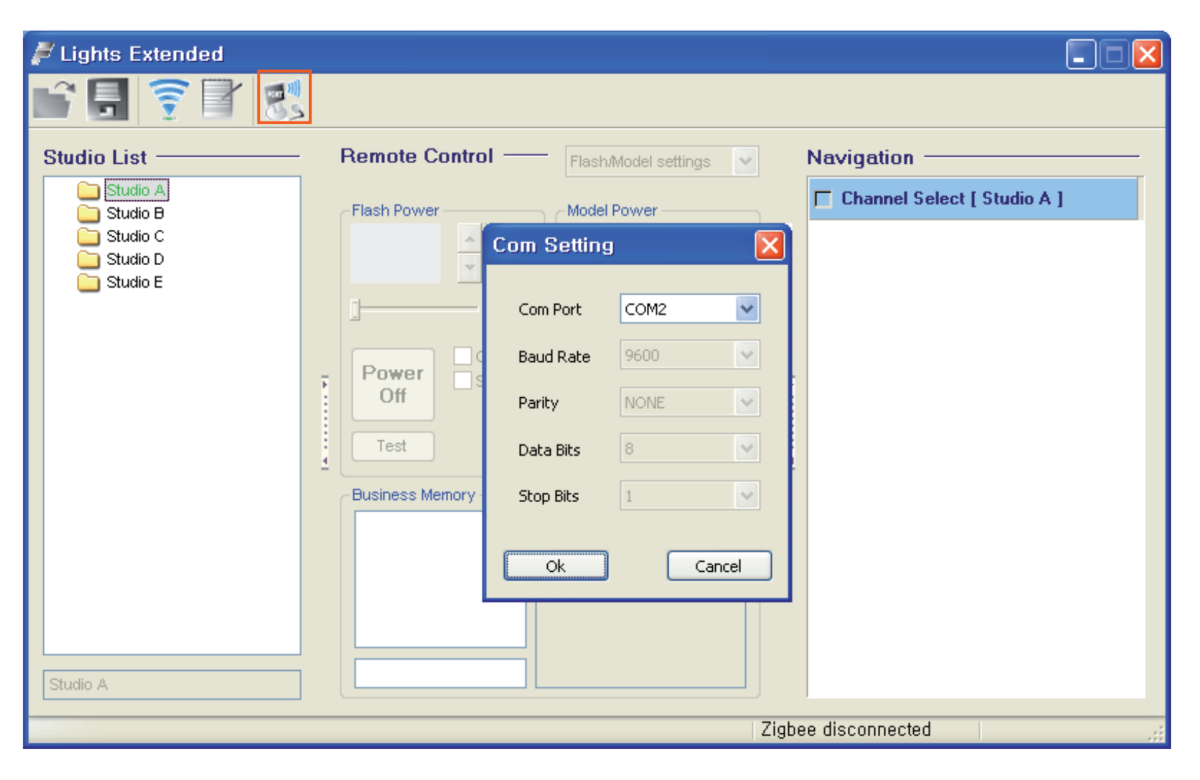

• “Lights Extended”图标位于界面的左上角菜单中。单击该图标以打开一个弹出窗口，然后将 COM 端口号设置为与上图所示的端口号匹配。

‍

9. 单击“扫描”图标，自动扫描并检测连接到每个工作室（组）的闪光灯总数。

• 检测后，所有通过 USB 连接的闪光灯均可投入使用。

‍

‍

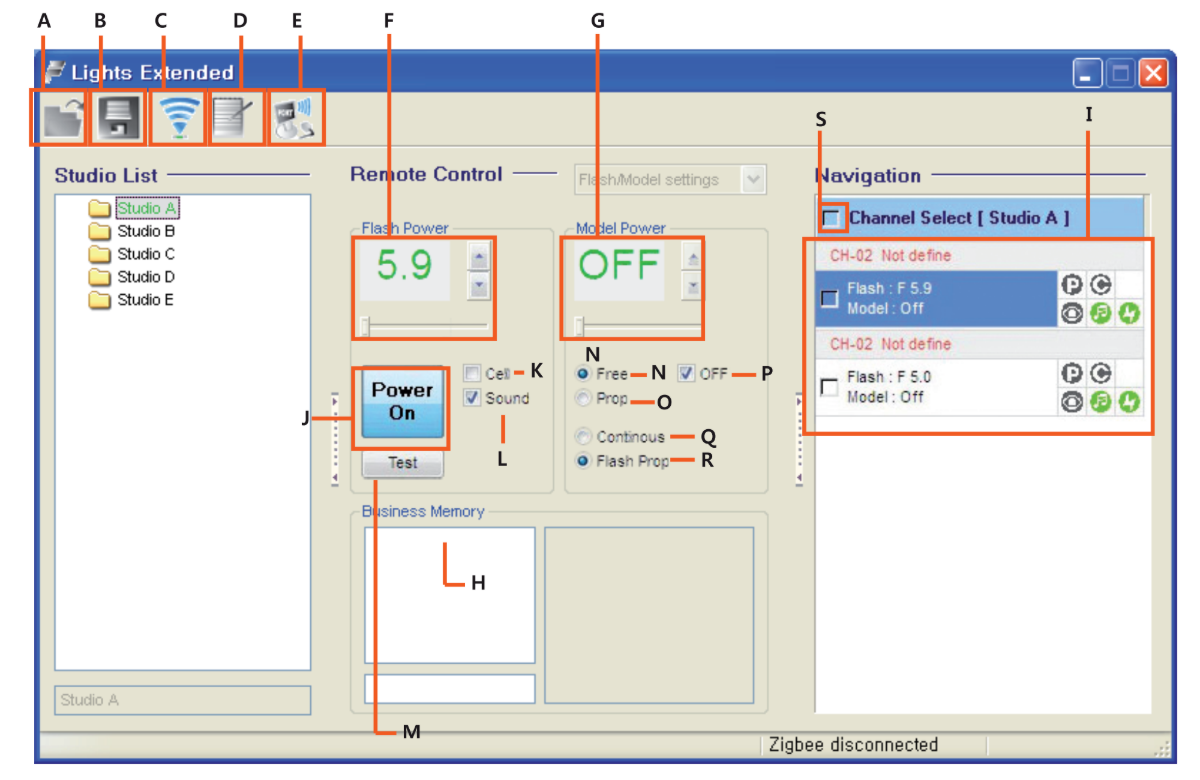

A. 导入

B. 保存

C. 扫描频闪灯

D. 更改“工作室列表”中的频闪灯名称

E. 更改 COM 端口

F. 设置频闪灯输出

G. 设置造型灯输出

H. 选择内存格式

一、状态窗口

J. 电源开/关图标

K. 光电管开/关图标

L. 闪光灯声音开/关图标

M. 测试图标

N. 造型灯 自由开启

O. 造型灯 PROP ON

P. 造型灯开/关

问：造型灯持续亮起

R. 造型灯持续关闭

S. 选择所有闪光灯。

‍

‍

信息标签

‍

请注意，带有划线垃圾桶的信息标签表示在欧盟范围内，该产品：

• 在其使用寿命结束时，必须根据适用的电子废物法规单独收集。
• 这适用于设备以及所有标有此符号的附件。
• 请勿将这些产品作为未分类的城市垃圾处理。

‍

‍

最终说明

本Digital Pro X Studio系列闪光灯用户手册是FOMEI制造商官方资源的复制品。有关制造商的官方文档以及您特定FOMEI设备的保修信息，请访问fomei.com。
