本用户指南介绍了FOMEI轨道式天花灯具系统的主要组件和安装程序。此信息旨在支持 PhotoRobot 客户安装用于安装专业影室闪光灯和 PhotoRobot 灯具的天花系统。它包括所有主要组件的概述，以及 FOMEI 天花系统套件 1 (3 x 3m)、套件 2 (3 x 5m) 和套件 3 (5 x 5m) 的安装步骤。

注意：本组装指南是FOMEI官方文档的复制品。PhotoRobot 和 FOMEI 是长期合作伙伴，旨在确保 PhotoRobot 自动化摄影系统的产品照明卓越。如需制造商提供的官方可下载PDF版本，请参阅FOMEI 灯光与摄影网站。

重要提示：操作前，请确保产品完好无损且没有缺少部件。如有任何缺陷，请直接联系FOMEI。有关FOMEI产品的保修和维护信息，请参阅专门为您的设备提供的文档。

‍

‍

PhotoRobot - FOMEI 天花板系统设置

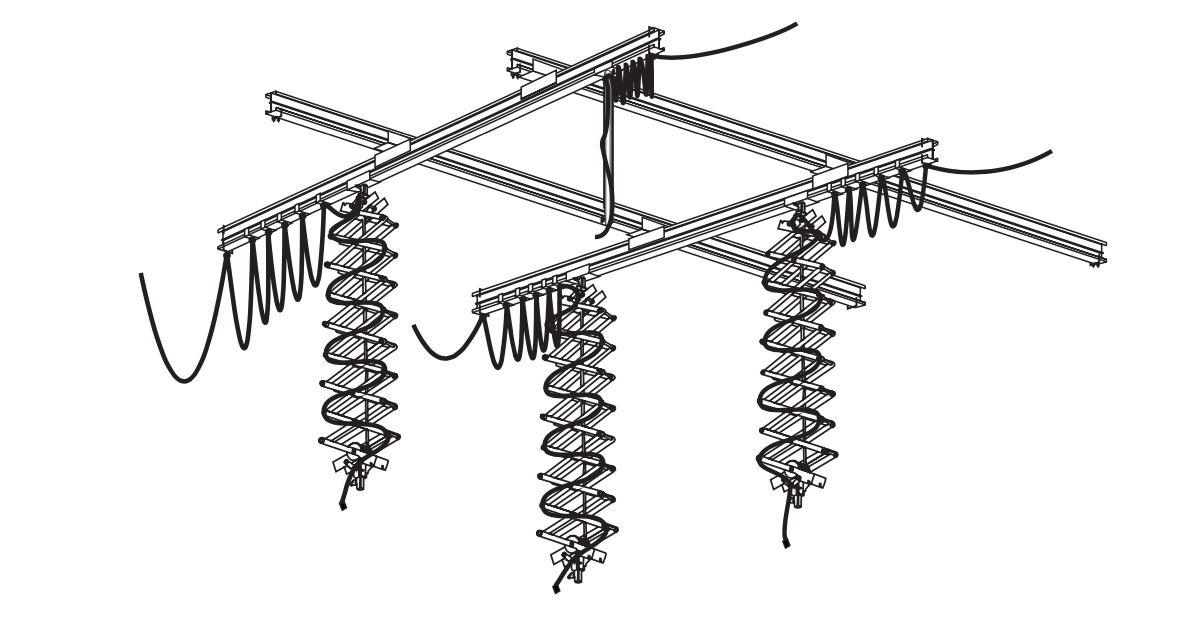

FOMEI 吸顶灯具系统是一个专业品质的系统，包含轨道、手推车、受电弓和其他组件，可简化摄影或电影工作室的工作。该系统由三种不同尺寸的套件组成，其中包括以下部件和安装程序。

注意：也可以根据需要用其他组件完善天花板系统。

‍

‍

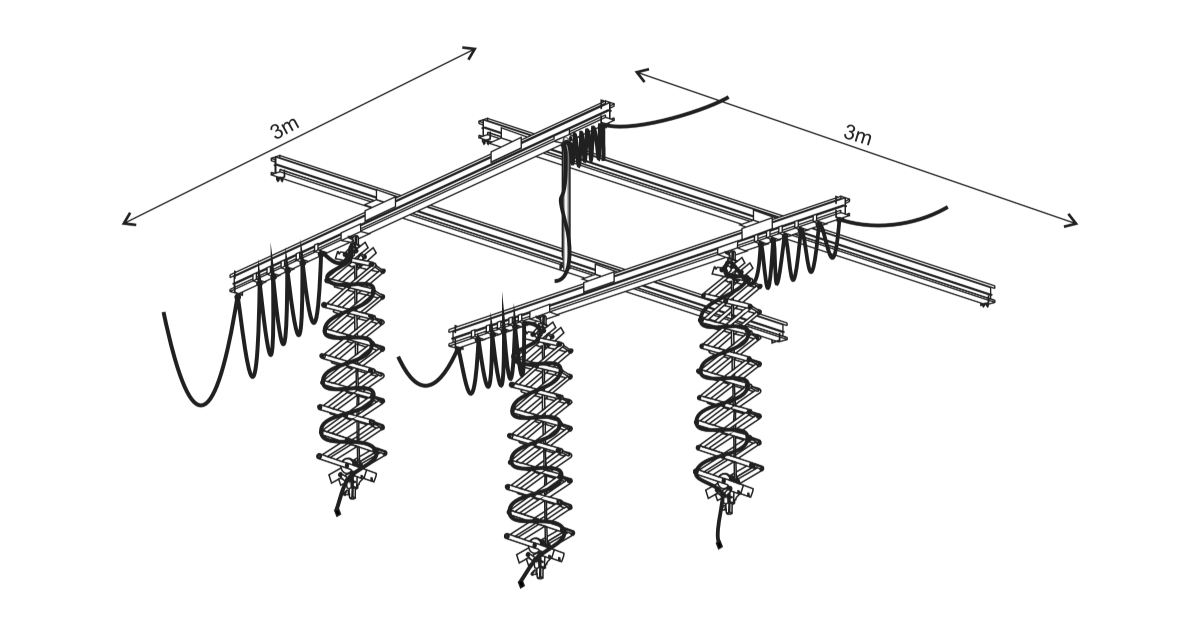

天花板系统：套件 1 (3 x 3m)

FOMEI 天花灯具系统套件 1 为 3 x 3 米，需要以下组件和安装程序。

‍

• 4 根 3 米轨道
• 6 x 轨道天花板灯具
• 4 个双推车
• 3 x 升降臂
• 1 根伸缩杆
• 4 个单推车
• 12 个带电缆固定装置的手推车
• 55 x 受电弓固定
• 8 个轨道末端
• 4倍减速带螺丝
• 4 x 安全缆线
• 4 根 10 米电缆

‍

‍

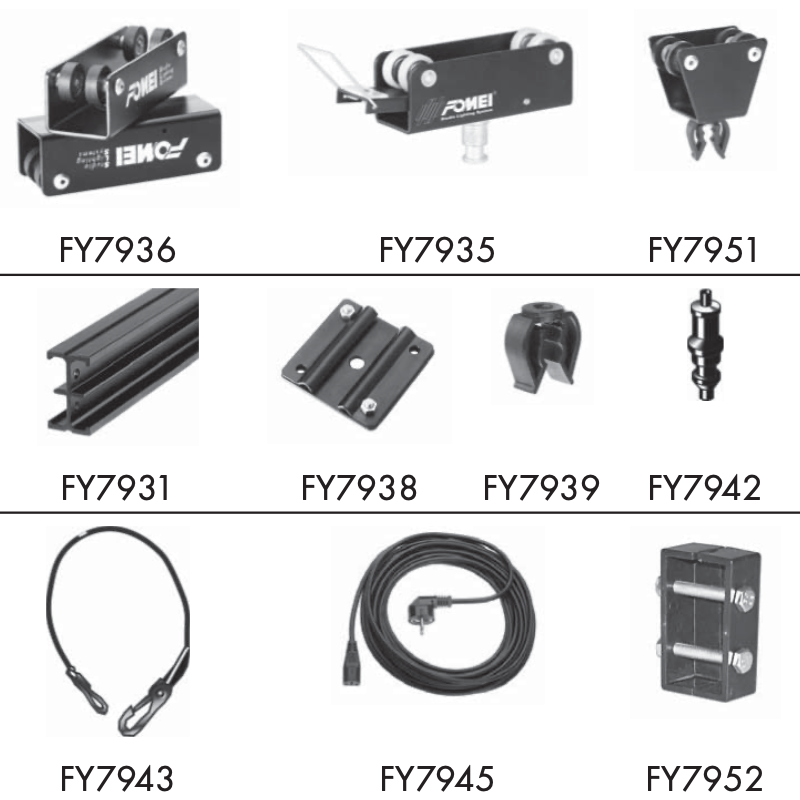

• FY7936 - 双推车
• FY7935 - 单手推车
• FY7951 - 用于电缆跟踪的固定装置
• FY7931 - 轨道 3m
• FY7938 - 轨道灯具到天花板
• FY7939 - 电缆固定装置到受电弓
• FY7942 - 减少
• FY7943 - 安全缆绳
• FY7945 - 交流输入线 10 米
• FY7952 - 轨道末端

‍

‍

• FY7933 - 受电弓

  • 横梁从 395 毫米到 2030 毫米
  • 最大负载 1-15 公斤
  • 调节滑块堵塞的选项
  • 安全保险丝

• FY7934 - 伸缩杆

  • 3 节
  • 横梁从 875mm 到 1920mm
  • 简化操作的弹簧
  • 安全保险丝

‍

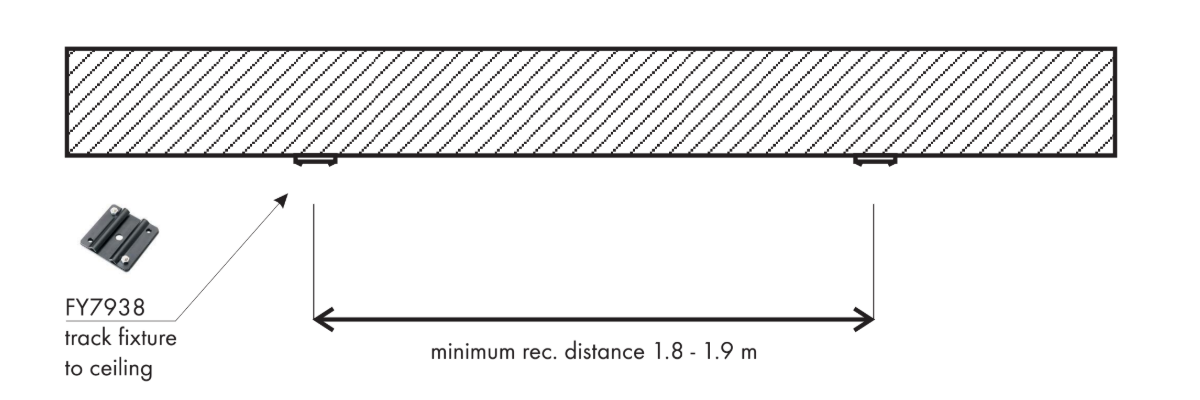

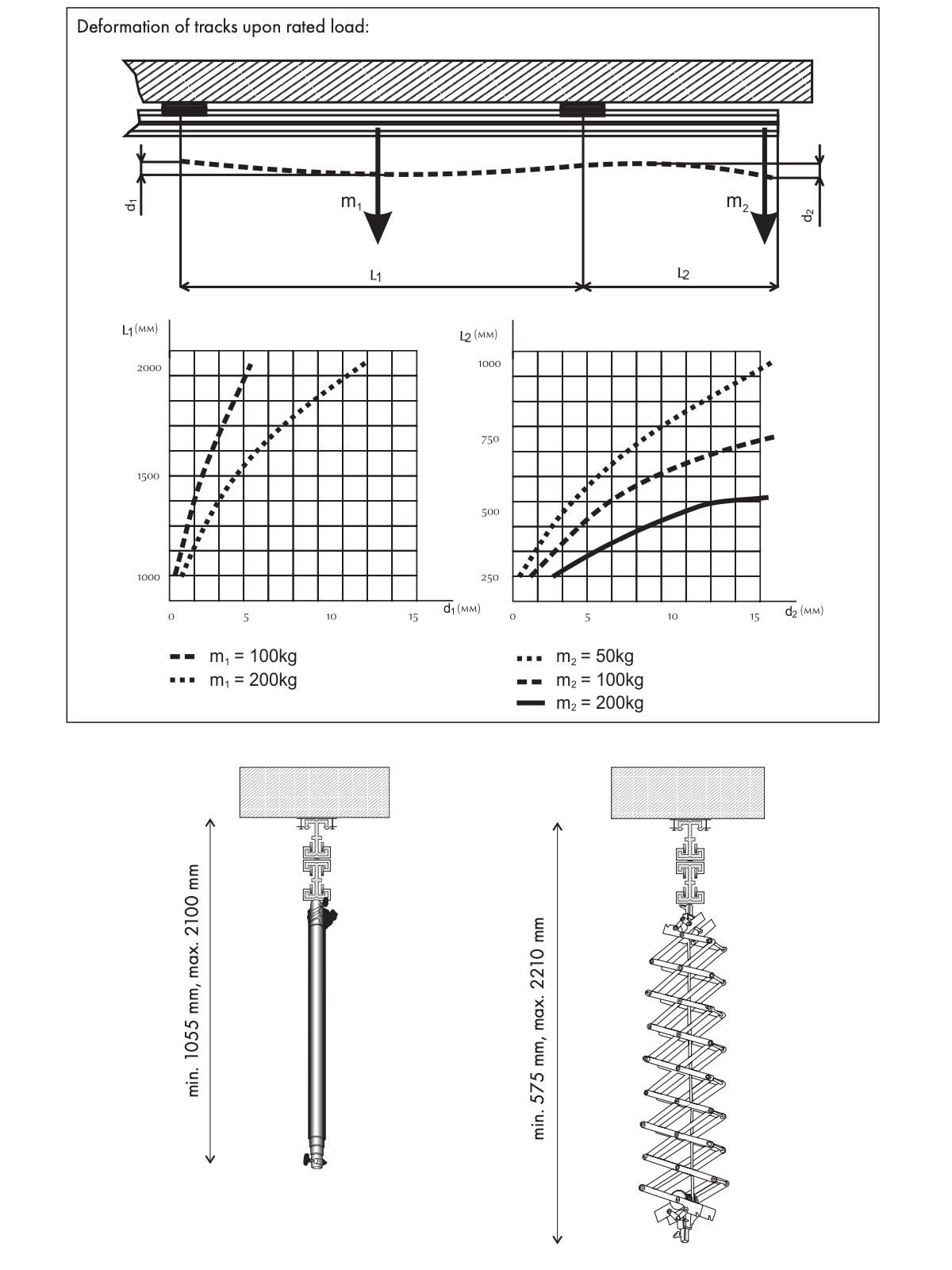

• 主轴承轨道之间应至少相距 180 厘米。这样做可确保可移动车轮的正常功能。

‍

• 请注意，考虑到最小滚动阻力，主轨道必须保持平衡。

‍

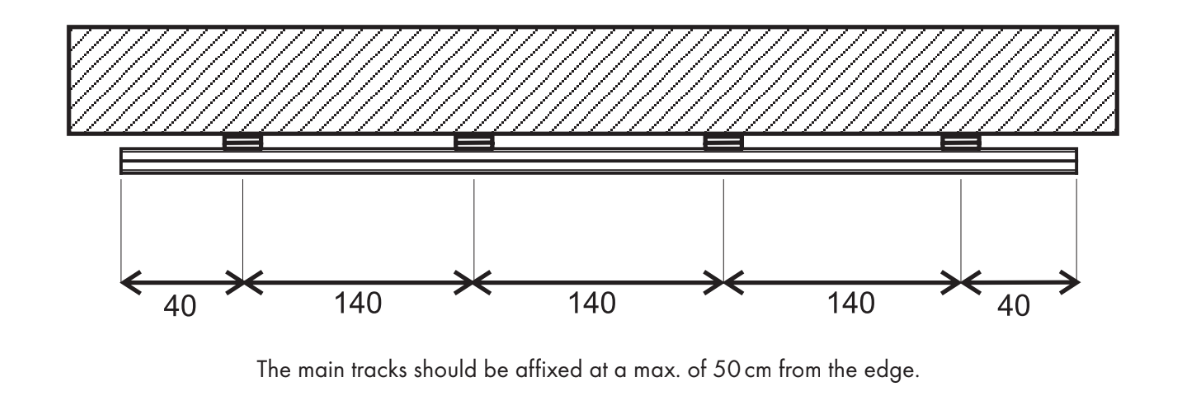

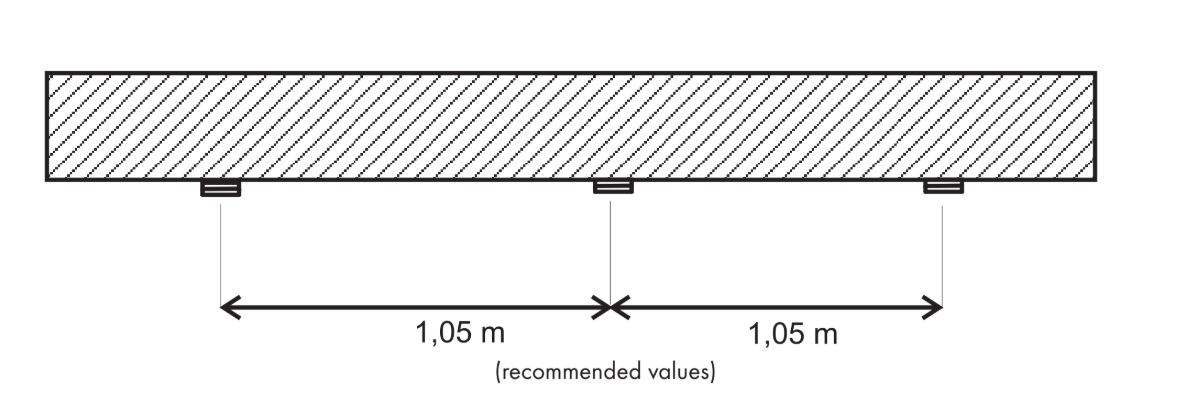

• 确保主轨道固定在距离边缘最大 50 厘米处。

‍

‍

最合适、经过验证的轨道安装程序如下。

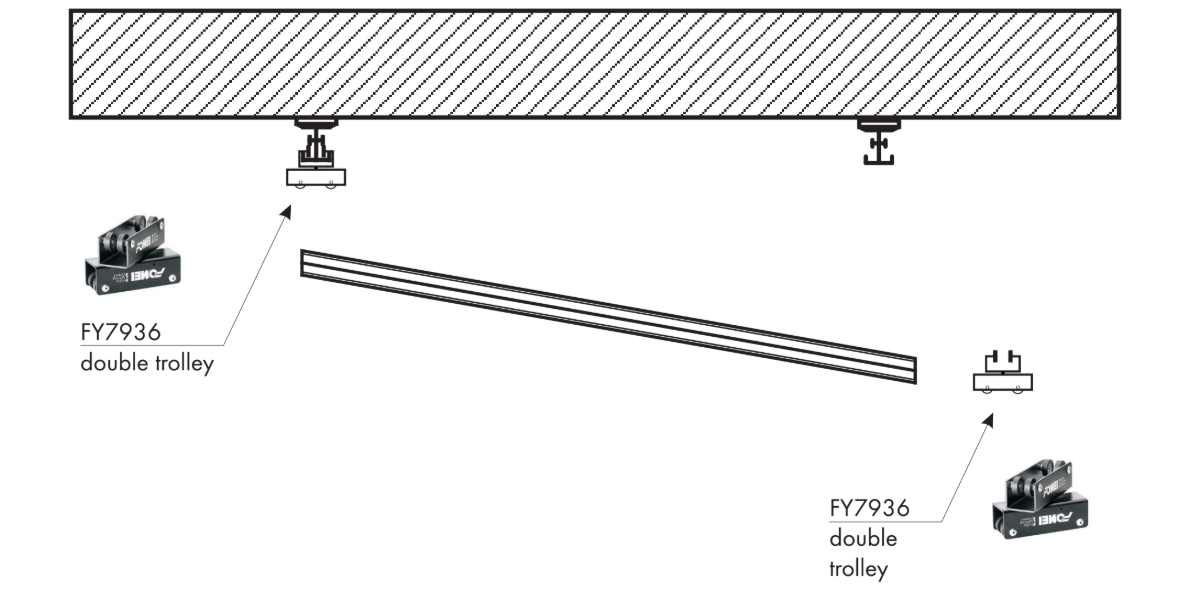

1. 将双推车旋转约80度，安装到固定在天花板上的其中一条轨道上。
2. 将双推车安装到可移动轨道上。
3. 将可移动轨道推入双推车，双推车安装在固定轨道中。
4. 将带手推车的可移动轨道安装到固定轨道中。
5. 现在，双推车安装在固定轨道上，可移动轨道安装在双推车中。
6. 对其余轨道也进行同样的操作。

‍

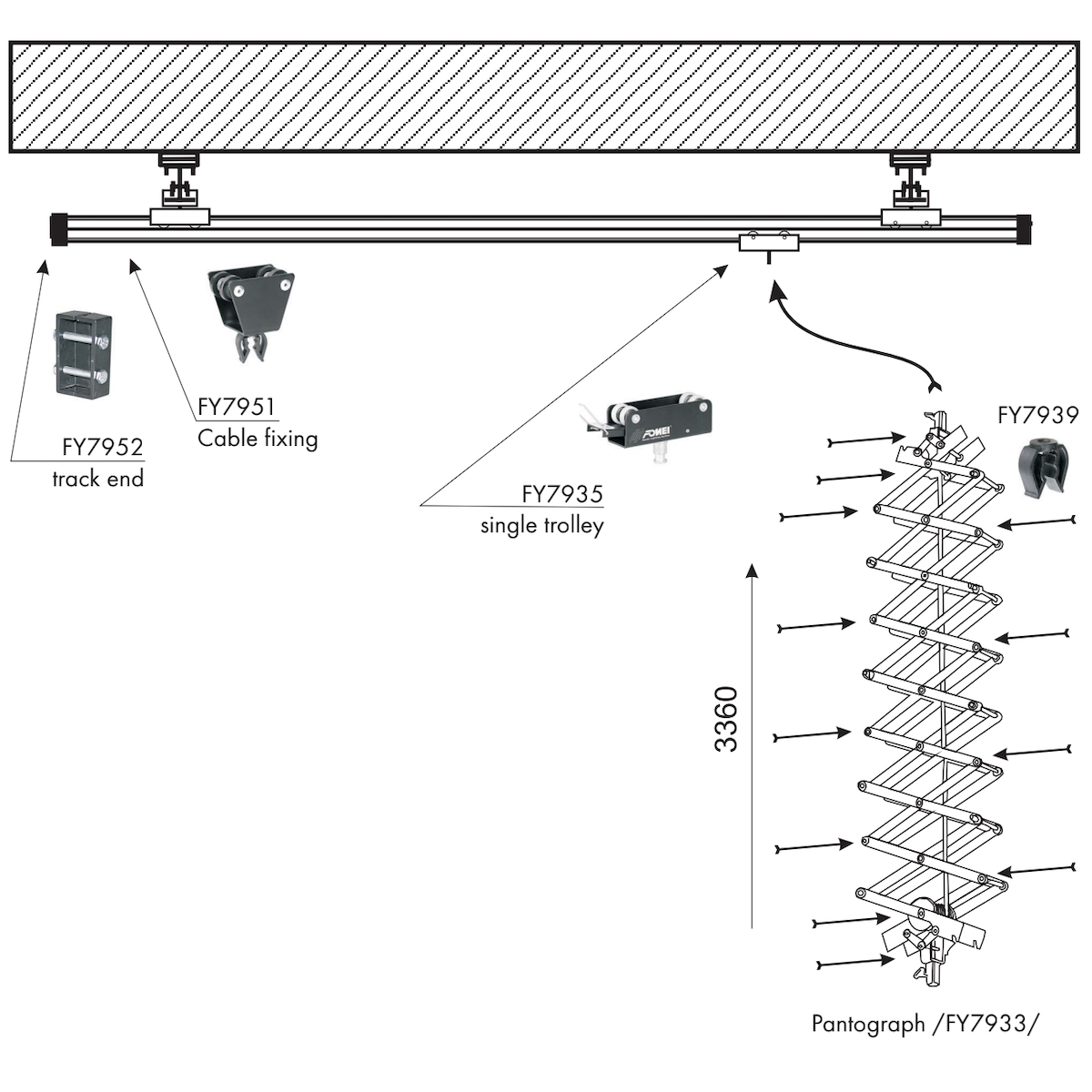

1. 将单个手推车 /FY7935/ 安装到轨道中。
2. 将带电缆固定装置的手推车安装到轨道 /FY7951/ 中。

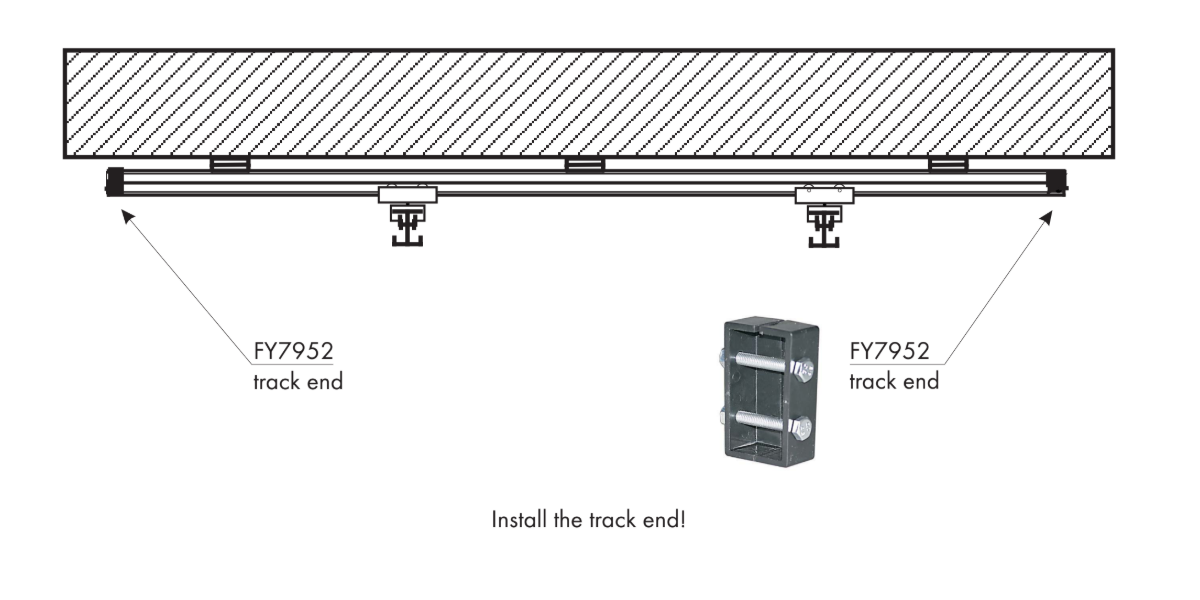

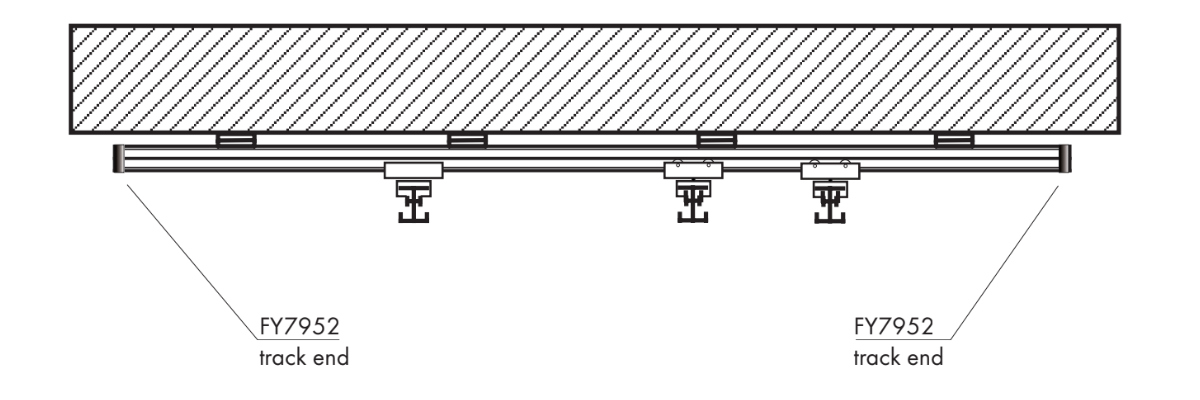

3. 将轨道末端 /FY7952/ 固定在可移动轨道的两侧。
4. 将 pantograph /FY7933/ 固定到单个 trolley /FY7935/ 上。
5. 将电缆固定件 /FY7939/ 安装到受电弓上的支架上。

‍

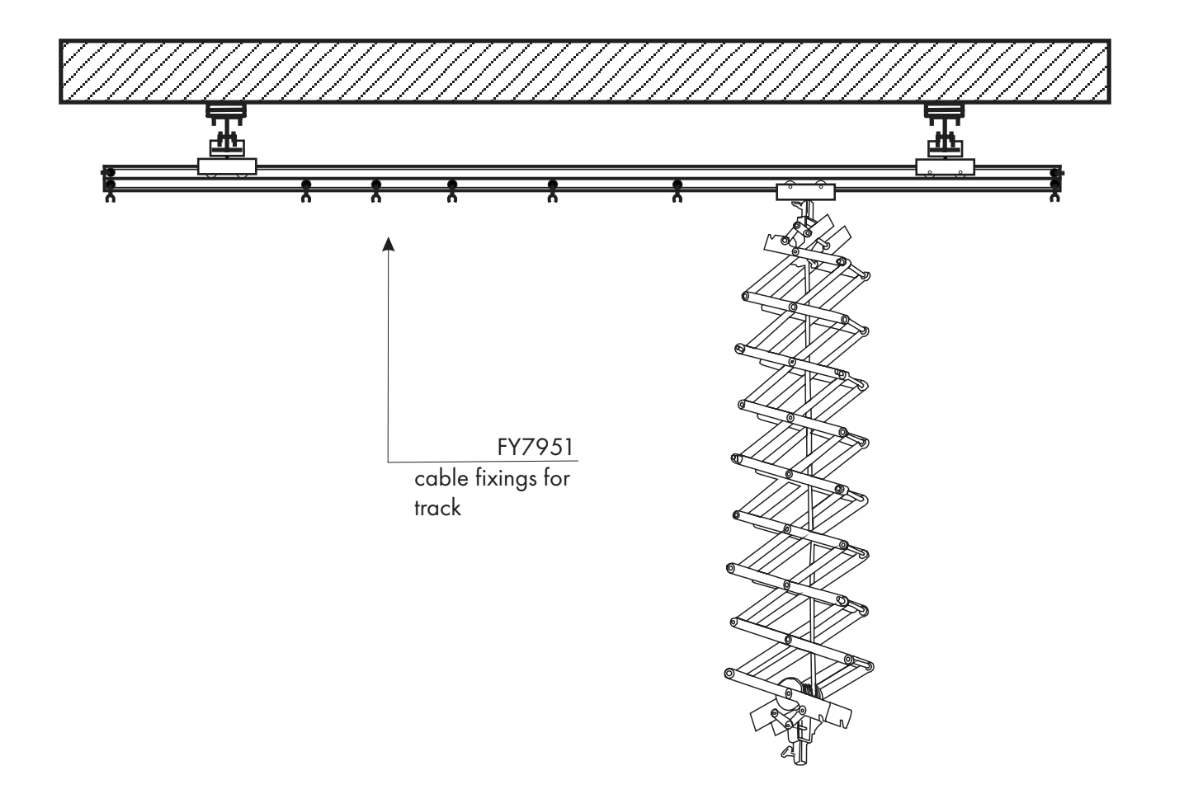

• 将电缆固定装置均匀分布在轨道上。

‍

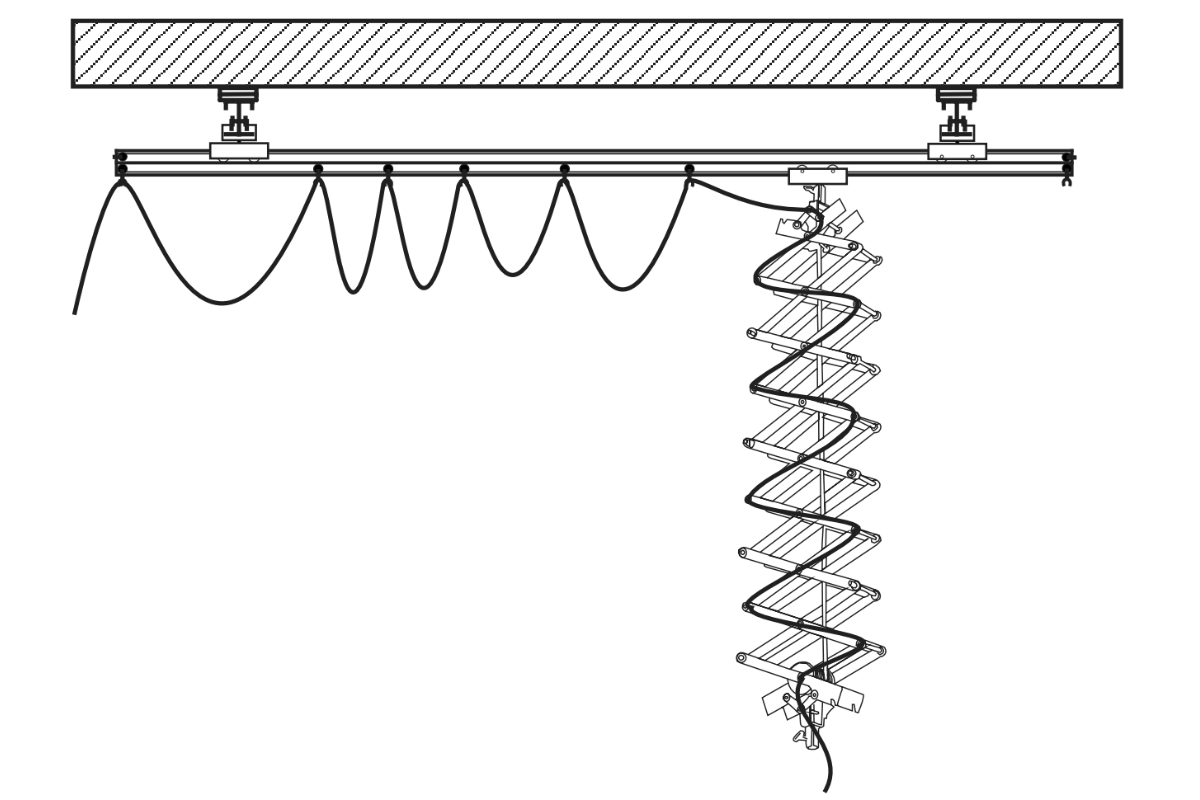

• 将电缆安装到轨道和受电弓中，以便受电弓可以随电缆沿整个轨道移动。

‍

‍

天花板系统: 套件 2 (3 x 5米)

FOMEI 吊顶灯具系统套件 2 (3 x 5 米) 需要以下组件和安装程序。

‍

• 3x 轨道 3 米
• 2x 轨道 5m
• 8x 轨道天花板灯具
• 6x 双推车
• 3x 受电弓
• 2 倍伸缩杆
• 5 个单手推车
• 70倍受电弓固定
• 10 倍轨道末端 - 1 对
• 5倍螺杆减速
• 5倍安全缆绳
• 5x 电缆 10米
• 15x 电缆小车

‍

‍

• FY7936 - 双推车
• FY7935 - 单手推车
• FY7951 - 用于电缆跟踪的固定装置
• FY7931 - 轨道 3m
• FY7938 - 轨道灯具到天花板
• FY7939 - 电缆固定装置到受电弓
• FY7942 - 减少
• FY7943 - 安全缆绳
• FY7945 - 交流输入线 10 米
• FY7952 - 轨道末端

‍

‍

• FY7933 - 受电弓

  • 横梁从 395 毫米到 2030 毫米
  • 最大负载 1-15 公斤
  • 调节滑块堵塞的选项
  • 安全保险丝

• FY7934 - 伸缩杆

  • 3 节
  • 横梁从 875mm 到 1920mm
  • 简化操作的弹簧
  • 安全保险丝

‍

• 主轴承轨道之间应至少相距 180 厘米。这样做可确保可移动车轮的正常功能。

‍

• 请注意，考虑到最小滚动阻力，主轨道必须保持平衡。

‍

• 确保主轨道固定在距离边缘最大 50 厘米处。

‍

‍

安装轨道的最佳、经核实程序如下。

1. 将双推车旋转约80度，安装到固定在天花板上的其中一条轨道上。
2. 将双推车安装到可移动轨道上。
3. 将可移动轨道推入双推车，双推车安装在固定轨道中。
4. 将带手推车的可移动轨道安装到固定轨道中。
5. 现在，双推车安装在固定轨道上，可移动轨道安装在双推车中。
6. 对其余轨道也进行同样的操作。

‍

1. 将单个手推车 /FY7935/ 安装到轨道中。
2. 将带电缆固定装置的手推车安装到轨道 /FY7951/ 中。
3. 将轨道末端 /FY7952/ 固定在可移动轨道的两侧。
4. 将 pantograph /FY7933/ 固定到单个 trolley /FY7935/ 上。
5. 将电缆固定件 /FY7939/ 安装到受电弓上的支架上。

‍

• 将电缆固定装置均匀分布在轨道上。

‍

• 将电缆安装到轨道和受电弓中，以便受电弓可以随电缆沿整个轨道移动。

‍

‍

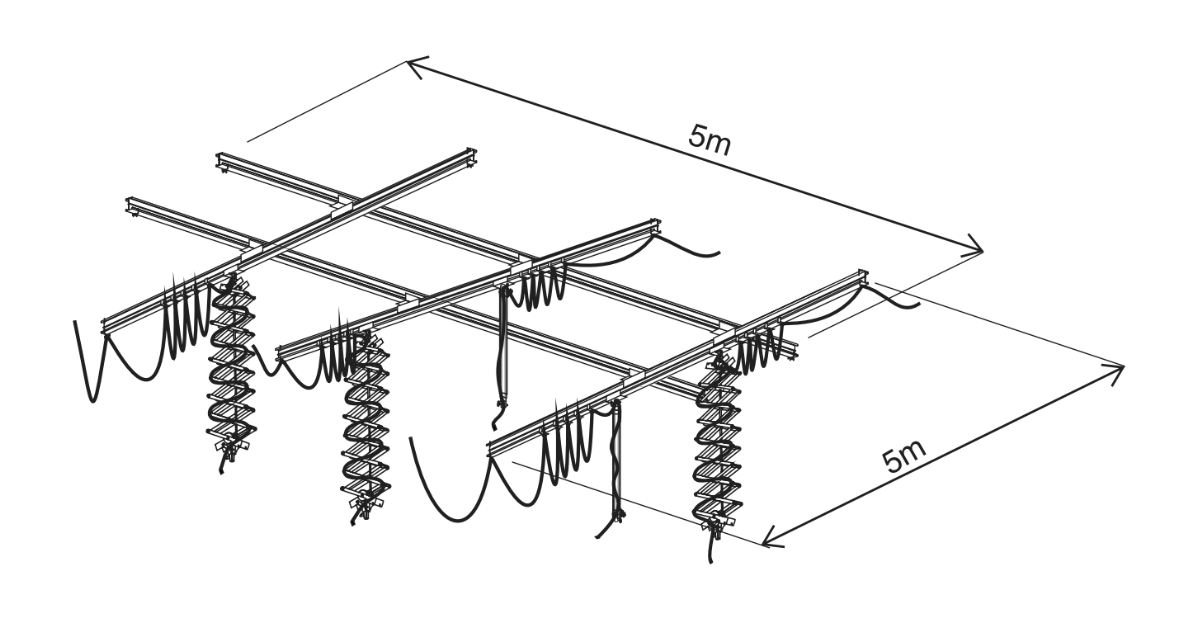

天花板系统：套件 3 (5 x 5m)

FOMEI 吊顶灯具系统套件 3 (5 x 5 米) 需要以下组件和安装程序。

• 5x 轨道 5m
• 8x 轨道天花板灯具
• 6x 双推车
• 3x 受电弓
• 2 倍伸缩杆
• 5 个单手推车
• 70倍受电弓固定
• 10 倍轨道末端 - 1 对
• 5倍螺杆减速
• 5倍安全缆绳
• 5x 电缆 10米
• 15x 电缆小车

‍

• FY7936 - 双推车
• FY7935 - 单手推车
• FY7951 - 用于电缆跟踪的固定装置
• FY7931 - 轨道 3m
• FY7938 - 轨道灯具到天花板
• FY7939 - 电缆固定装置到受电弓
• FY7942 - 减少
• FY7943 - 安全缆绳
• FY7945 - 交流输入线 10 米
• FY7952 - 轨道末端

‍

• FY7933 - 受电弓

  • 横梁从 395 毫米到 2030 毫米
  • 最大负载 1-15 公斤
  • 调节滑块堵塞的选项
  • 安全保险丝

• FY7934 - 伸缩杆

  • 3 节
  • 横梁从 875mm 到 1920mm
  • 简化操作的弹簧
  • 安全保险丝

‍

• 主轴承轨道之间应至少相距 180 厘米。这样做可确保可移动车轮的正常功能。

‍

• 请注意，考虑到最小滚动阻力，主轨道必须保持平衡。

‍

• 确保主轨道固定在距离边缘最大 50 厘米处。

‍

‍

最合适、经过验证的轨道安装程序如下。

1. 将双推车旋转约80度，安装到固定在天花板上的其中一条轨道上。
2. 将双推车安装到可移动轨道上。
3. 将可移动轨道推入双推车，双推车安装在固定轨道中。
4. 将带手推车的可移动轨道安装到固定轨道中。
5. 现在，双推车安装在固定轨道上，可移动轨道安装在双推车中。
6. 对其余轨道也进行同样的操作。

‍

1. 将单个手推车 /FY7935/ 安装到轨道中。
2. 将带电缆固定装置的手推车安装到轨道 /FY7951/ 中。
3. 将轨道末端 /FY7952/ 固定在可移动轨道的两侧。
4. 将 pantograph /FY7933/ 固定到单个 trolley /FY7935/ 上。
5. 将电缆固定件 /FY7939/ 安装到受电弓上的支架上。

‍

• 将电缆固定装置均匀分布在轨道上。

‍

• 将电缆安装到轨道和受电弓中，以便受电弓可以随电缆沿整个轨道移动。

‍

‍

最终说明

有关制造商的官方文档以及您特定 FOMEI 设备的保修信息，请访问 FOMEI 官方网站 fomei.com。
